智能應急疏散照明指示系統設計及說明？智能應急疏散照明指示系統可以根據火災報警聯動信號，快速獲取火災發生的位置信息，從而計算出疏散備案。并且控制消防應急標志燈為逃生人員提供一條最好的逃生路線，實現“就近疏散”向“安全疏散”轉變。那么對于這種智能應急疏散照明指示系統設計又是怎樣去實現的呢，下面由大唐電氣小編為大家解答。

傳統疏散指示系統的設計缺陷

首先即是設計理念的問題，以往傳統應急疏散指示燈具以“就近引導”的方式在火災中引導疏散，在這種方式下，建筑物一經建成，逃生路線就已經確定。但火災發生往往不可預料，火災的蔓延趨勢也不是一成不變的，用固定的逃生路徑引導人員逃生勢必會導致一部分人員誤入煙霧彌漫的危險區域。此外，火災現場的逃生人員，很容易出現恐慌、盲目的心理，一旦疏散指示標志指向危險的區域，可能會導致不必要的傷亡。
其次是建筑物本身特性所帶來的客觀不利因素，如對于高層建筑來說，一是層數多，垂直疏散距離更長，則疏散到地面或其他安全的場所所需時間也要相應的增加；二是規模大、人員多，疏散通路設置不合理，拐彎多，寬窄不一，容易出現混亂擁擠情況，影響安全疏散；三是施工時各種豎向管井未做好防火分隔處理或處理不符合相關規范要求，火災時拔煙、拔火作用大，導致蔓延快，給安全疏散增加了困難。另外還有一些應急燈其本身存在的問題，其中一個難以避免的問題就是蓄電池的損耗和老化。通常這種問題出現在應急燈其沒有集中蓄電池供電，而是由應急燈具自帶蓄電池的情況，在工程驗收時并不能及時查出該問題，而且在建筑物使用前幾年也不會出現大的故障，但是幾年以后，隨著燈具自帶蓄電池由于充放電不當、老化等問題大面積的發生，而維護人員沒有及時發現故障并檢修，最終會導致應急照明失效，為火災發生時人員逃生留下巨大的安全隱患。其次，由于生產疏散指示和安全出口指示燈燈具的廠家不同，導致燈具風格各異、規格不同，有些字體太小，而有些圖像又較為模糊不易理解等，這些問題都會增加安全疏散的困難。其他一些主觀因素也會對應急疏散產生不良影響，比如設計人員沒有按照相關規范設計而導致疏散照明照度達不到標準，一旦發生火災情況時，為了防止觸電和通過電氣設備、線路擴大火勢，需要及時切斷起火部位及其所在防火分區的電源，這時如果應急照明沒有足夠的照度，人們在驚慌中很容易產生混亂，加上煙霧作用，更難以準確的判斷出最佳的逃生線路。

2智能疏散指示系統與傳統疏散指示系統

智能疏散指示系統是由通訊主機（控制器、可帶電源）、分機（區域控制器）、LED應急疏散照明燈具、線纜等組成。系統內每個終端設備都有獨立的地址編碼，系統可以對任何終端燈具實時在線巡檢，并顯示所有終端燈具狀態。當任一設備發生故障時，能發出聲光報警信號，排除故障后，報警能自動消除；系統內的燈具還具有頻閃、語音、滅燈等功能。智能疏散指示系統比傳統應急指示燈優越的地方就是當發生火災時，系統會根據火災報警系統的聯動信息，系統自動生成疏散預案，即逃離火災現場的最快、最佳路線，燈具立即轉入應急狀態啟動頻閃、語音功能，關閉通往危險區域的指示燈，開啟通往安企區域或安全疏散通道的指示燈，同時開啟應急照明燈具，使人員第一時間逃離火災區域。智能疏散系統很好地解決了傳統應急照明燈具電池的老化、故障無人知曉等問題，安全出口指示燈具還加設了語音功能，還能通過聯動信息分析，通過頻閃、滅燈功能，制定最佳的逃生方案，這樣就能有效地解決高層建筑在安全疏散方面的許多不利因素。
3智能應急照明疏散指示系統的應急過程

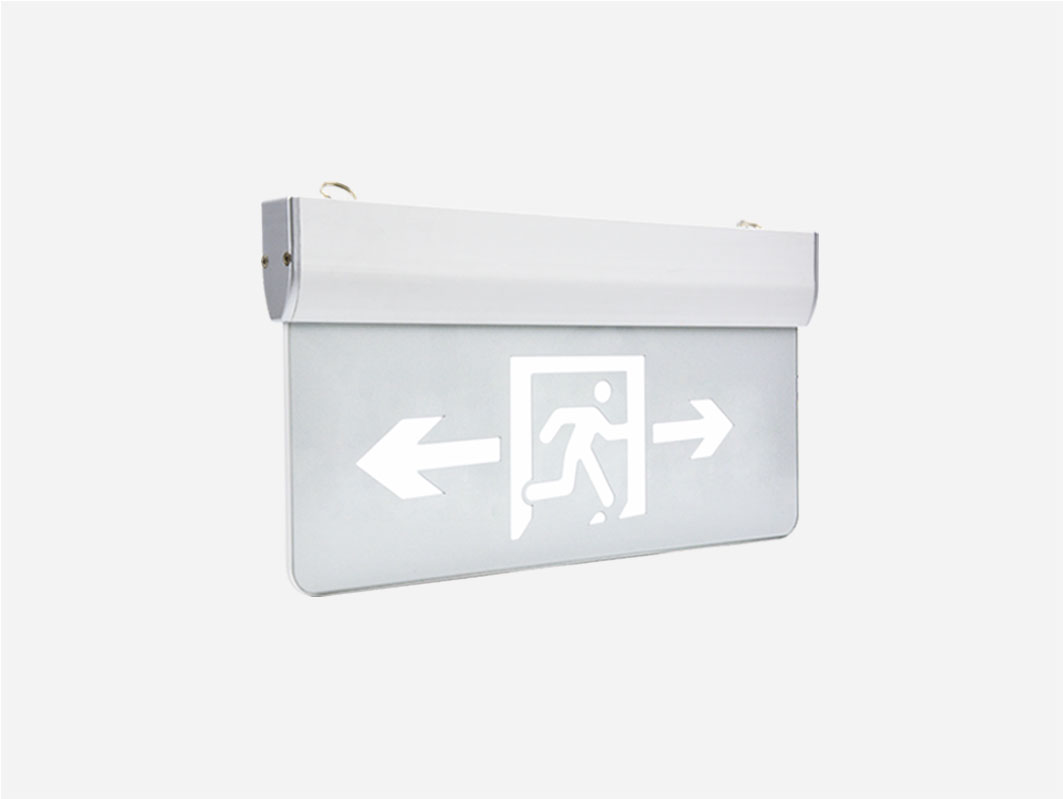

智能型消防應急照明疏散指示系統釆用不同功能的消防疏散指示標志燈，結合頻閃、語音、雙向可調型、視覺連續型標志燈等，從逃生人員的視覺、聽覺等感觀上進行強調，使得逃生人員能在火場中更安全、更準確、更快速地逃生。智能消防應急照明疏散指示系統應急步驟：第一步，火災確認后，非消防應急專用電源強切電后，所有強切電范圍內的應急燈轉入應急，開啟應急照明燈；第二步，收到來自消防報警設備傳來的經過確認后的聯動信號后，主機通過聯動邏輯，改變相應的應急疏散指示燈的逃生通道指向，這一步屬于火災疏散路徑的局部優化調整?；馂?zāi)時，根據消防聯動，對標志燈的逃生路徑進行調整。用語音、頻閃、地面導向光流加強對人員疏散的引導。聯動的依據是消防報警的聯動信號，對火災本層、上一層、下一層和地下層啟動疏散逃生方案。

在大型超市、商城、機場、展覽館、酒店、醫院、車站、車庫等大面積的公共場所，在疏散通道中，可調的導向光流燈，減少由于火災發生時，煙霧對高位標志燈的影響。

4智能應急照明疏散指示系統聯動過程

選擇現場疏散通道內的煙感探頭作為聯動信息采集點，一旦這些聯動點確認發生火警，消防報警主機發送聯動信號給集中控制器消防應急燈具系統中央全局監控主機控制器，而主控制器將根據預設的聯動預案，檢索正確的優化指令，并且通過通訊設備向目標燈具發送局部優化指令，目標燈具收到信號后按預案轉入應急狀態。在預案執行過程中，主控制器可以實時根據現場聯動信息及時調整疏散方向指引，若隨著火災蔓延，主控制器無法為現場的逃生人員選擇一條更為安全的疏散通道時，系統將復位應急標志燈具的指示方向。主控制器應能以手動以及自動兩種方式向底層燈具發送火災應急指令，自動模式下以火災報警主機經確認的火災聯動信號為依據；手動模式下，具有操作權限的工作人員根據火災發生現狀，一鍵式到位發送聯動預案。若火災的發展導致了局部通訊被破壞或是強電失電的情況，設置于每一個應急疏散指示燈具內部的蓄電池將持續給燈具供電，具體供電時間長度應滿足相關規范的要求。

5消防應急照明和疏散指示系統圖示說明

根據火災自動報警系統設計規范GB50116-2013

消防應急照明和疏散指示系統的聯動控制設計，應符合下列規定：

1、集中控制型消防應急照明和疏散指示系統，應由火災報警控制器或消防聯動控制器啟動應急照明控制器實現。

2、集中電源非集中控制型消防應急照明和疏散指示系統，應由消防聯動控制器聯動應急照明集中電源和應急照明分配電裝置實現。

3、自帶電源集中控制型消防應急照明和疏散指示系統，應由消防聯動控制器聯動消防應急照明配電箱實現。

綜合上面所述，我們也大致了解到智能應急疏散照明指示系統的設計。如果面對火災情況大家一定要根據智能應急疏散照明指示系統逃生。也希望可以不要火災。如果想要了解更多可以觀看《消防系統」關于智能疏散系統，你必須要知道的5個干貨[行業新聞]》
